今天有个同事说她的CAD打印成PDF,里面有莫名其妙的黑粗体,博主以前也遇到过,很多其他同事也遇到过,有必要写一篇说清楚这个问题。

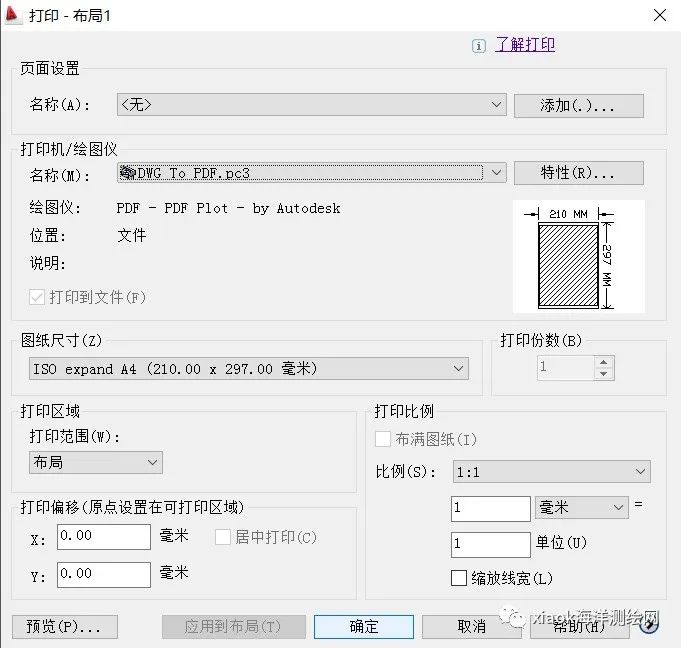

在博主刚开始使用CAD作图的时候,即CAD作图菜鸟的时候,打印CAD图不是通过布局,而是选择打印机/绘图仪,直接在模型里选择打印范围,用得最多的打印范围就是窗口。当时,对CAD打印有一种莫名的恐惧感。

CAD打印成PDF的问题

后来,项目多起来,这种打印方式,就太麻烦了,开始逐渐转到通过布局打印。用得多了以后,就非常喜欢这种方式。然后在单位里强推这种打印方式,比如宗海图。

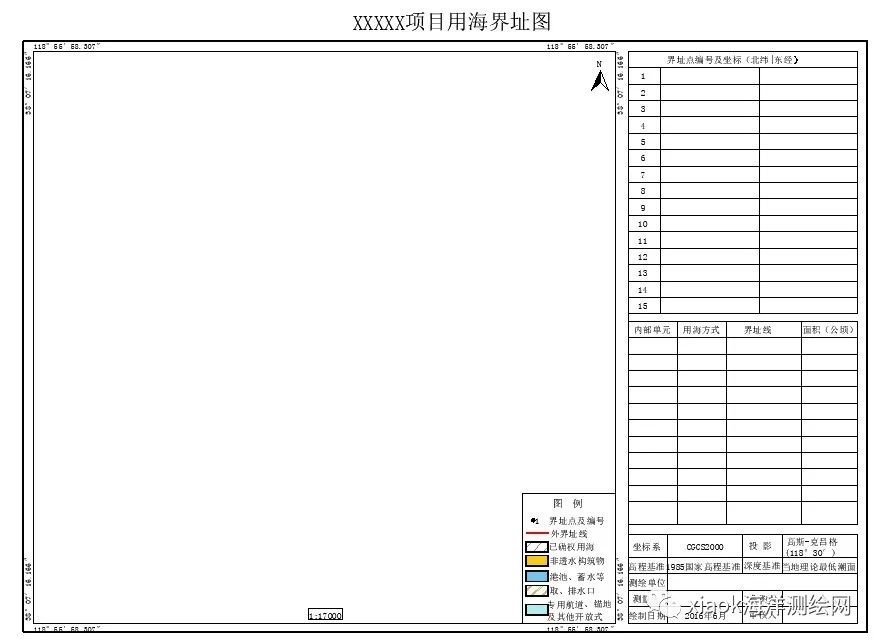

下面的界址图布局样式,是根据最新宗海图规范做的。

CAD打印成PDF的问题

做好了这种布局样式以后,不管模型内容如何,所有宗海界址都会按照这种样式,保证了界址图风格统一,而且也符合规范要求。

言归正传,开始说CAD的PDF打印的问题。

CAD图在布局中设置好打印的样式,然后打印成PDF,一般有几种选择:

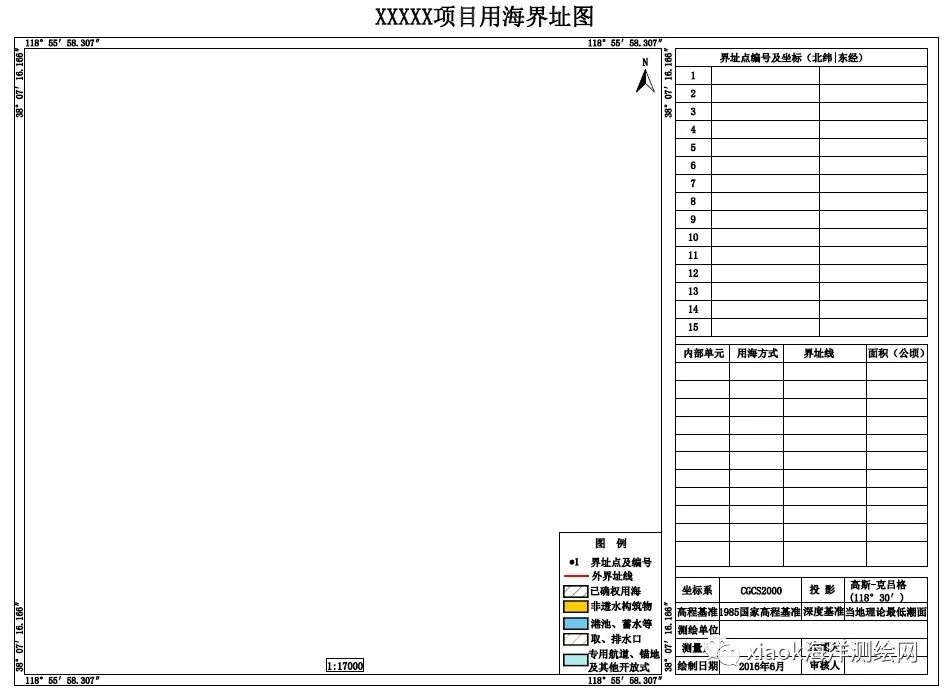

(1)使用CAD自带的PDF打印机,打印的效果比较差,经常出现莫名其妙的黑粗体,非常令人抓狂。据同事说,她捣鼓了一下午,也不知道怎么回事。

CAD打印成PDF的问题

CAD打印成PDF的问题

这种现象之所以令人无解的原因有2个:第1个就是黑粗体的字体格式与其上文字的字体格式完全一样,但只有它显示黑粗体;第2个就是它的打印预览是正确的,下图就是打印预览的效果,是不是感觉要崩溃吧。

CAD打印成PDF的问题

博主第一次遇到这个问题的时候,知道可能是CAD的PDF打印机的问题。在网络上找了一些PDF虚拟打印机安装,可是总是出现这样那样的问题,直到用Acrobat DC版的PDF打印机。

(2)使用Adobe Acrobat DC专业版,博主推荐的;

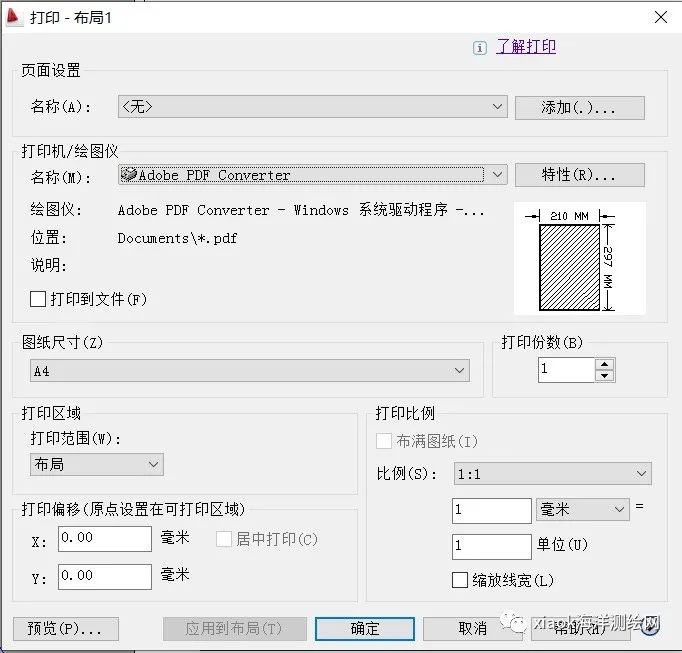

网络上有Adobe Acrobat DC专业版的PDF打印机方法,本文简略地说一下,首先安装完Adobe Acrobat DC专业版,然后,添加打印机,选择手动添加本地或网络打印机,创建新端口,添加Adobe PDF打印机--Adobe PDF Converter。


CAD打印成PDF的问题

CAD打印成PDF的问题

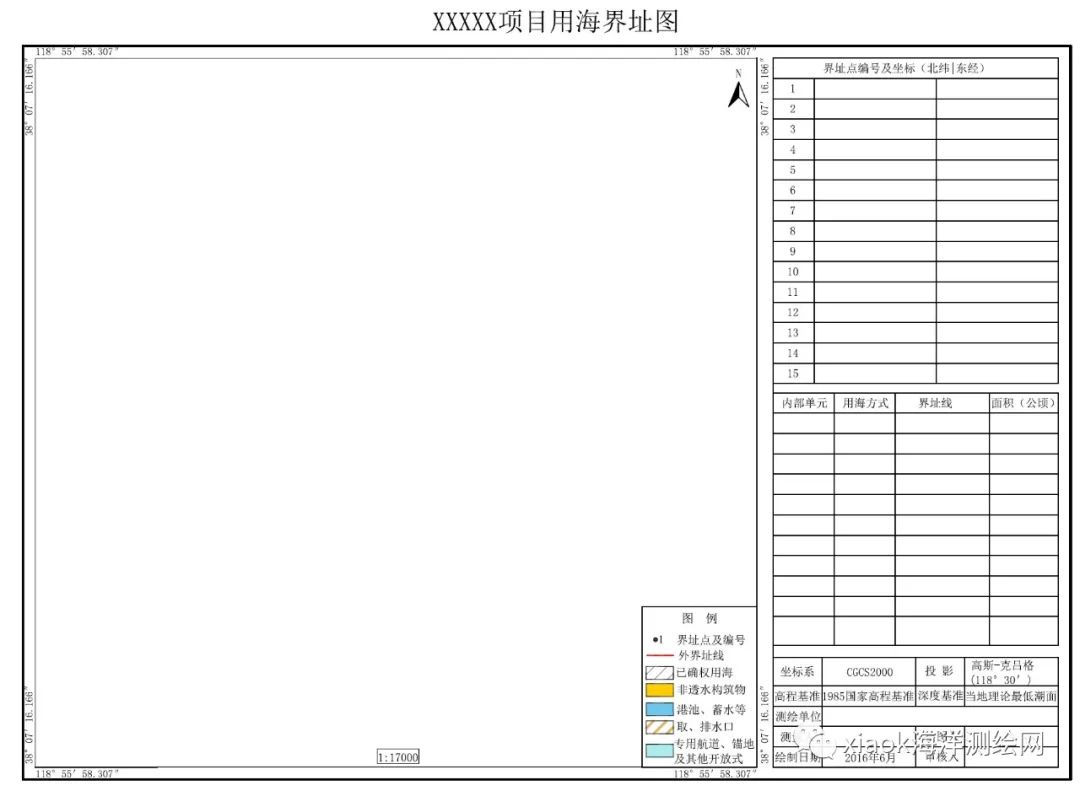

上图就是Adobe PDF Converter打印的PDF文件,效果很不错。

(3)上面说的都是单CAD文件打印成PDF文件,那么有没有批量打印的方法呢?当然有,就是CAD Converter软件,是一款将高版本CAD文件转成低版本的小软件。这款软件短小精悍,非常好用。

除了CAD文件版本转化功能,它还能将单个或者多个CAD文件打印成PDF。步骤如下:

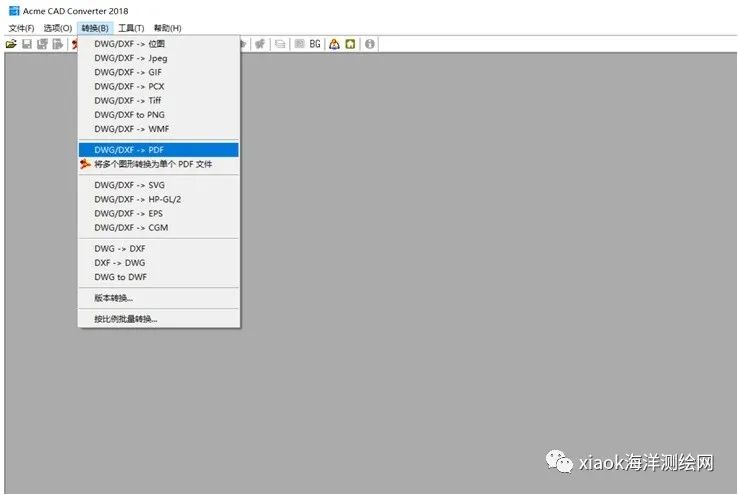

1)选择DWG转PDF

CAD打印成PDF的问题

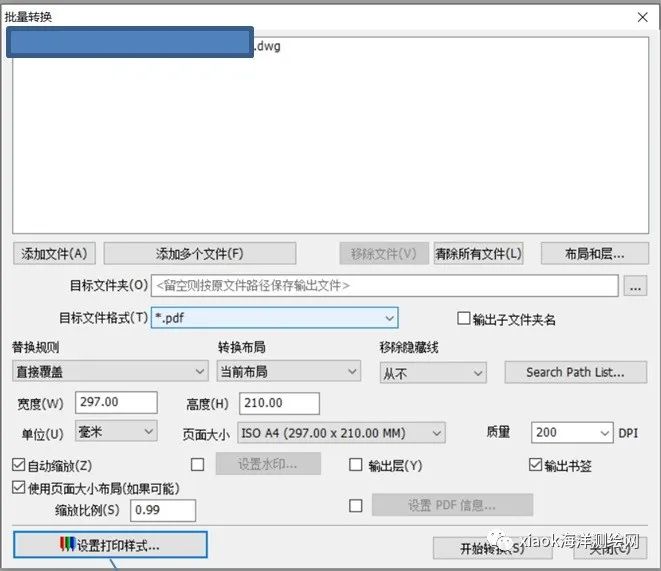

2)选择要转换的CAD文件,可以多个

CAD打印成PDF的问题

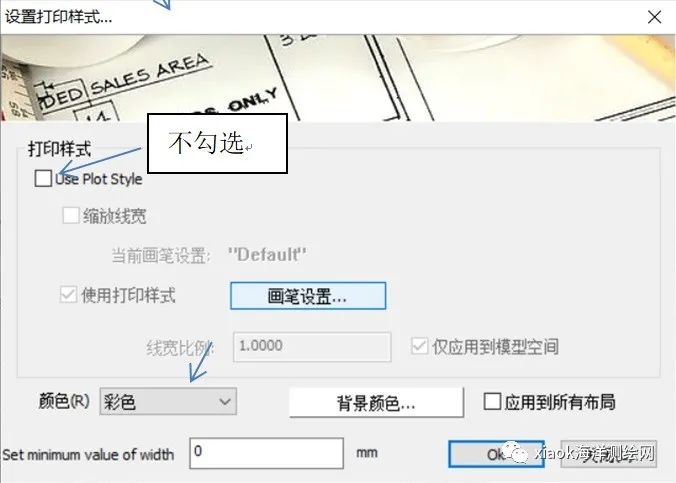

3)设置打印样式,与CAD文件的打印样式保持一致

CAD打印成PDF的问题

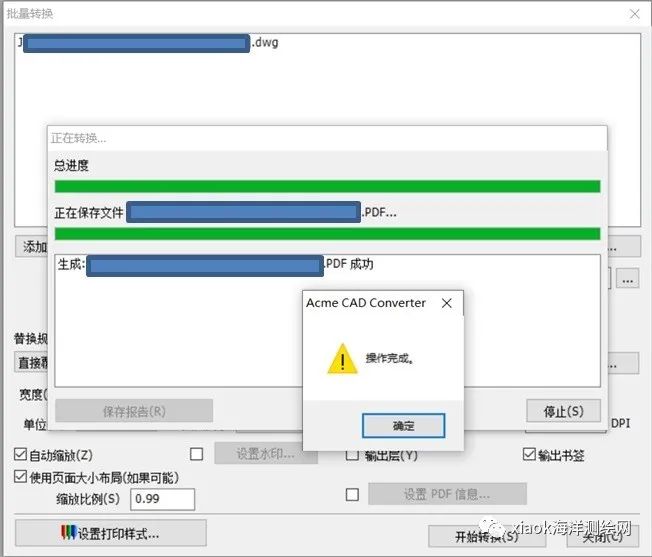

4)开始转换,转换成功

CAD打印成PDF的问题

最后,有一个问题,如果采用CAD自身的PDF打印机设置好布局,然后用CAD Converter转换成PDF的效果呢?

CAD打印成PDF的问题

从上图可以看出,CAD Converter转换成PDF能有效地消除了莫名其妙的黑粗体,而且效果也不错。
