剖面测量系列CTD：
|
|
| ||||||||
型号 | SBE 911/17 | SBE 25plus | SBE 19plus V2 | |||||||
产品类型 | 深海多参数温盐深采样系统 | 多参数温盐深采样系统 | 多参数温盐深采样系统 | |||||||
应用方式 | 实时/自容剖面测量 | 实时/自容剖面测量 | 实时/自容剖面测量 | |||||||

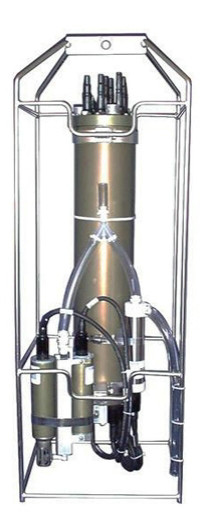

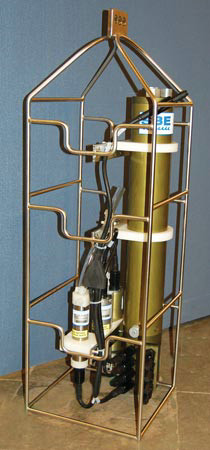

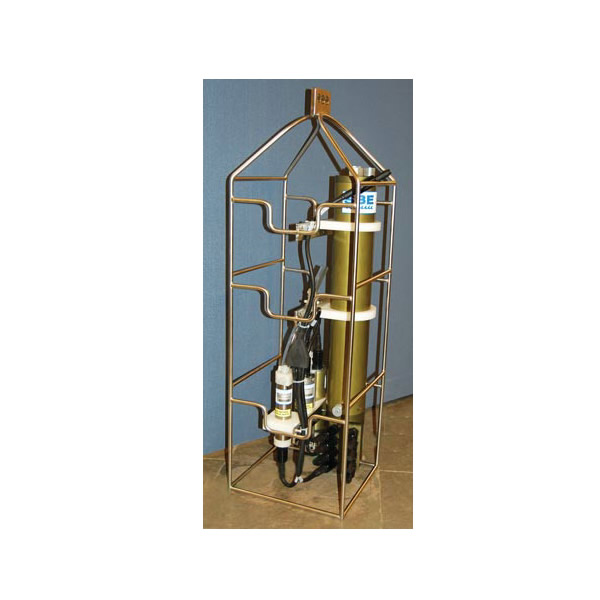

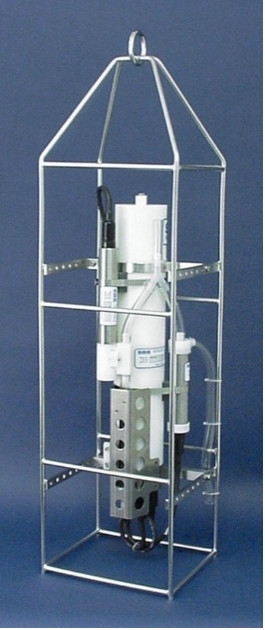

介绍 | SBE 911 /17 Plus CTD 是由美国 SEA-BIRD ELECTRONICS INC. （海乌公司）生产的温、盐、深综合测量系统。 它由 SBE 9plus 水下单元、 SBE 11 plus 甲板单元、 SBE 17plus SEARAM 控制记录仪和 SBE 32 采水器等几部分组成。 SBE 9plus 水下单元的外壳可以承受 10000PSI 的压力， 约等于 6800m 水深。它上面安装有电导率传感器、温度传感器、带温度补偿的数字石英压力传感器。 电导率传感器和温度传感器用TC 导管连接在一起，通过水泵强迫水以恒定的速度通过温度传感器的感温元件然后进入电导率池，这种设计极大地减小了船的升沉对测量的影响。由于通过传感器的水流速度是恒定的，因此通过温度传感器和电导率传感器之间的时间和空间关系，可以保证得到同一水团的温度和电导率值。 | SBE 25 plus 采用内部电池供电，既可自容式又可直读式操作，数据记录在内存中。温度与电导传感器与SBE 9 plus 相同，具有相同的精度和分辨率，压力采用应变片式（strain gauge）压力传感器，精度与SBE 9 plus 相比稍逊。采样频率 为 16Hz，泵控的T-C导流管，2个RS 232端口，8A/D 通道可与 8 种辅助传感器配套。 | SBE 19plus V2 CTD是比较经济实用的小型温盐深剖面仪，既可自容式又可直读式操作，广泛应用于水文、渔业研究、环境监测和声速测量。它同SBE25 一样采用内部电池供电，数据记录在内存中方便随时下载，采样频率4Hz, 泵控的T-C导流管以最大限度减少盐度尖峰，可选石英压力传感器，6A/D通道可与6种辅助传感器配套。1个RS232输入接口。同SBE9系列相比精度稍逊， 但价格低廉，功能齐全，应用广泛。耐压深度600m,7000m或10500m可选。 | |||||||
采样率 | 24Hz | 16Hz | 4Hz | |||||||
主要参数 | 传感器 | 电导率（s/m） | 温度℃ | 压力（psia） | 测量范围 | 初始准确度 | 分辨率 | 测量范围 | 初始准确度 | 分辨率 |
测量范围 | 0~7 | -5~+35 | 10000 | 温度：－5℃ ～ 35℃ | 0.001℃ | 0.0003 ℃ | 温度：－5℃ ～ 35℃ | 0.005℃ | 0.0001 ℃ | |
准确度 | 0.0003 | 0.001 | 0.015%FS | 电导： 0～7S/m | 0.0003S/m | 0.00004S/m | 电导： 0～9S/m | 0.0005S/m | 0.00005S/m | |
稳定度（每月） | 0.0003 | 0.0002 | 0.0015%FS | 深度： 0 ～7000m | 0.1%FS | 0.002%FS | 深度： 0 ～7000m | 0.1%FS | 0.002%FS | |
响应时间（S） | 0.065 | 0.065 | 0.015 | |||||||
长期定点测量系列CTD：
|
|
|
|
| |
型号 | SBE 16plus V2 | SBE 37系列 | SBE 39系列 | SBE 56 | SBE 21 |
产品类型 | 温盐（深）多参数记录仪 | 温盐深记录仪 | 温深记录仪 | 温度记录仪 | 船用温盐测量仪 |
应用方式 | 自容长期定点观测 | 实时/自容长期定点观测 | 实时/自容长期定点观测 | 自容长期定点观测 | 自容/实时传输 |

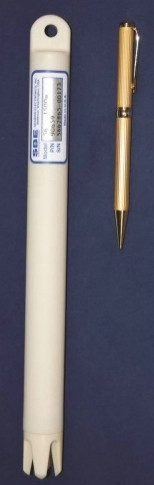

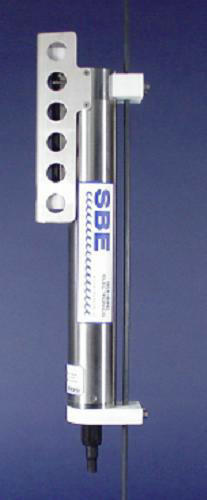

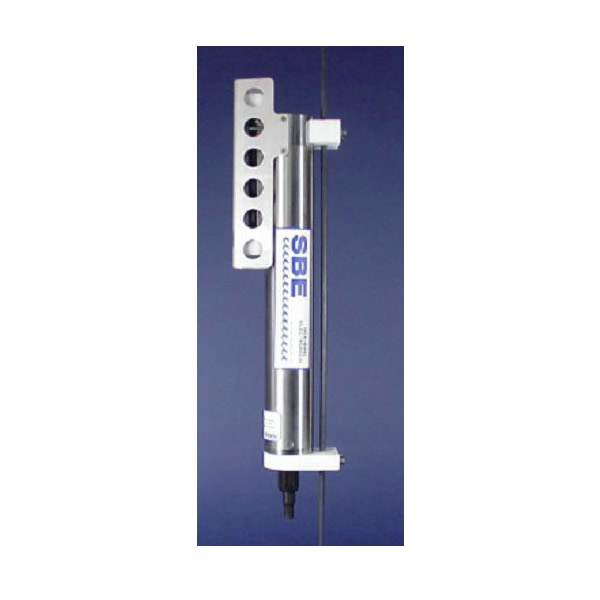

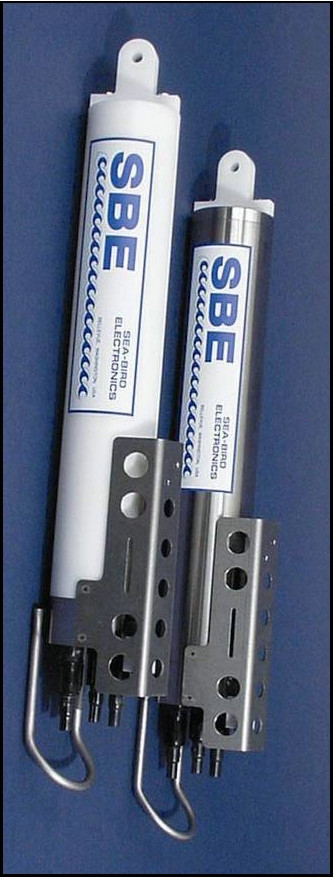

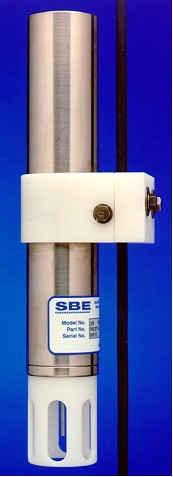

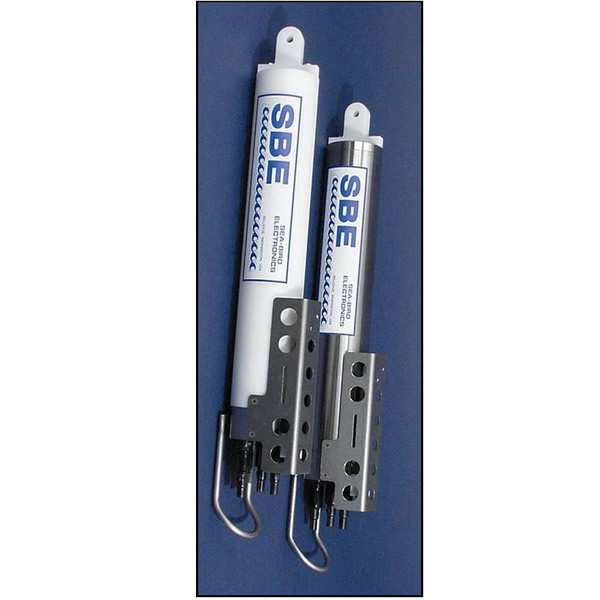

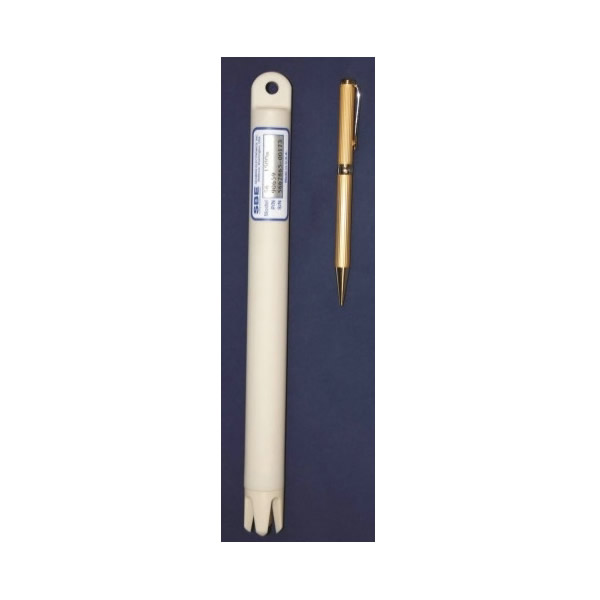

介绍 | 应用于长期定点的温度盐度测量（如浮标、潜标系统），可根据用户需求选择是否加装深度传感器。最大使用深度有600m （塑料外壳）或7000m（钛合金）。采用内部电池供电， 数据记录在内存中。采样间隔10s～4h，6A/D通道可外接6种辅助传感器，1个RS232 输入接口，具有防生物污染装置。可采用RS232、RS485或者感应模式实时传输数据。 | SBE 37是一种小型温盐（深）记录仪， 可应用于长期定点观测， 也可应用于ROVs, AUVs拖体及真他仪器平台。 最大使用深度有350m（塑料外壳）或7000m（钛合金）两种，具有内存和防生物污染装置。SBE37系列产品较多， 包括： IM - 感应传输模式实时传输数据， 内置电池。 SM - 串口通讯， 内置电池。 SI - 串口通讯， 外部电源供电。 IMP、 SMP、 SIP 增加了水泵以降低生物对电导传感器的污染。 IMP-ODO, SMP-ODO一集成SBE63光学溶解氧传感器。 | SBE 39 plus温（深）仪是用于温度（深度）的长期定点观测的高精度温度记录仪，可根据用户需求选择是否加装深度传感器。最大使用深度有600m（塑料外壳）或10500m （钛合金）。它采用内置电池供电，数据记录在内存中。采用RS232接口或者感应传输模式进行数据传输。温度探头有内置（响应时间25秒）和外置（响应时间0.5秒）两种选择。 | SBE 56 温度测量仪是一款体积小、精度高、价格低的温度记录仪，应用于定点水下温度链观测系统（浮标、潜标温度链测量系统）。测量深度最深 1500m。它采用内置电池供电， 采样时间间隔根据用户需求可在0.5 秒～9 小时之间任意设定， 数据记录在内存中， 并配有USB接口用于下载数据，是 款性价比最高的温度记录仪。 | 使用外部供电的 SBE 21 能准确测定行进船只航线上的海面温度和海水电 导率。所采集的数据可同时存储在存储器中并实时输出到计算机。SBE 21 通常安装在船只的进水口附近，连接到计算机旁的交流电源端口箱。端口箱提 供电源和单独的数据接口，并包含一个 NMEA 0183 接口，用于附加导航数据。 可存储超过 1060 万组温度和电导率样品数据，内存已满后，可继续进行数据 实时输出。 |
采样率 | 10s-4h | 6s-6h | 0.5s—6h | 0.5s—9h | / |
主要参数 | |||||
温度 | 测量范围：-5℃～35℃ 准确度：0.005℃ 稳定性：0.0002℃/月 分辨率：0.0001℃ | 测量范围：-5~45℃ 准确度：± 0.002℃@(-5～35℃)；± 0.01℃@(35～45℃) 稳定性：0.0002℃/月 分辨率：0.0001℃ | 测量范围：-5℃～45℃ 准确度：± 0.002℃@(-5～35℃)；± 0.01℃@(35～45℃) 稳定性：0.0002℃/月 分辨率：0.0001℃ | 测量范围：-5℃～45℃ 准确度：± 0.002℃ 稳定性：0.0002℃/月 分辨率：0.0001℃ | 测量范围：-5℃～35℃ 准确度：±0.01℃ 分辨率：±0.001℃ |
电导率 | 测量范围：0－9 S/m 准确度：0.0005 S/m 稳定性：0.0003 S/m/月 分辨率：0.00005 S/m | 测量范围：0～7 S/m 准确度：± 0.0003S/m 稳定性：0.0003S/m/月 分辨率：0.00001S/m | / | / | 测量范围：0～7 S/m 准确度：±0.001S/m 分辨率：±0.0001S/m |
压力 | 测量范围：0~20/100/350/600/1000/ 2000/3500/7000m 准确度：满量程的0.1% 稳定性：满量程的0.1%/年 分辨率：0.002%FS | 测量范围：0~20/100/350/600/1000/2000/3500/7000m 准确度：满量程的0.1% 稳定性：满量程的0.1%/年 分辨率：0.002%FS | 测量范围：0~20/100/350/600/1000/2000/3500/7000m 准确度：满量程的0.1% 稳定性：满量程的0.05%/年 分辨率：0.002%FS | / | / |
光学溶解氧 | / | 测量范围：120%表面饱和度（海水和淡水） 准确度：± 3µmol/kg 稳定性：<1µmol/kg/100,000 采样（20℃) 分辨率：0.2 µmol/kg | / | / | / |
