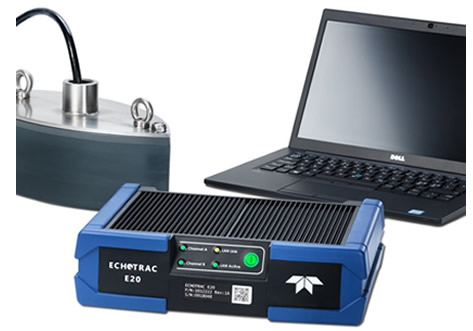

Teledyne Odom公司ECHOTRAC E20单波束测深仪

Teledyne Odom公司ECHOTRAC E20单波束测深仪

这套全新的ECHOTRACT E20是我们四十余年精准测深和市场领先声呐技术的结晶产品。

E20拥有便携紧凑且坚固的外形设计,适用于不同环境、多场景作业,可用于您的不同项目,大大地节约了费用。

E20安装简便,使用便捷,可以快速上手作业,第一时间提供持续的精确数据成果,节约了您的项目时间。

ECHOTRAC E20是我们声呐解决方案不可或缺的成员之一,将革命性的创新带入到用户的日常项目工作中。

E20产品特征

10到250kHz的1或2个可变通道

0.5到6,000米的工作深度范围

IP67防震防水等级,坚固可靠的外壳





单通道

双通道

双通道长量程

工作频率

10-250 kHz高频通道,最优频率范围 50-250kHz

10-250kHz低频通道,最优频率范围10-50kHz

通道

精度和分辨率


200kHz

1cm分辨率,2cm +/- 深度的0.1%精度

33kHz

5cm分辨率,10cm +/- 深度的0.1%精度

12kHz

15cm分辨率,15cm +/- 深度的0.1% 精度

工作深度

200kHz

0.5-250m

0.5-400m

33kHz

1.0-1000m

1.0-3000m

12kHz

3.0-1000m

3.0-6000m

最大ping

50Hz

脉冲类型

CW

CW

CW & FM(Chirp)

输出功率

最大输出功率为1 ~ 3kW,取决于换能器配置

输入功率

10-30VDC, 100-230VAC3 ,最大50W

数据输出

通过局域网接口:每个通道测量的深度,完整的幅度—时间回波图,辅助传感器的数据,s7k 数据协议。通过串口:每个通道测量的深度

换能器接口

阻抗:最小50欧姆,最大功率:每通道15W RMS

用于双换能器的单接头TX1

两个单独的接头TX1和TX2,用于单独的换能器电缆

接口

3 个串口 (RS-232):

输入:GPS 坐标与时间、 涌浪、姿态、艏向

输出:深度

1 个以太网LAN连接器

1 个同步连接器

尺寸(HXWXD

83.0mm x 300.0mm x 221.0mm

重量

5.7kg (不包括电缆和换能器)

环境条件和入口保护

工作温度 (存储): -20ºC至 +55ºC   (-30ºC 至 +70ºC)

IP67,振动,坠落:符合标准的EN 60945 §8.7 和 §8.6
