Teledyne TSS公司HydroPACT系列管线仪

Teledyne TSS公司HydroPACT系列管线仪
Teledyne TSS公司HydroPACT系列管线仪
Teledyne TSS公司HydroPACT系列管线仪
TSS HydroPACT海缆检测系统是海底电缆探测的专属系统,相较于其他勘察设备(如磁力仪、多孔径声呐等),具有探测精度高、受环境因素影响小、不受海缆规格局限等优势。传统探测设备对于海底电缆敷设区域土质、海缆规格大小会有一定要求,局限性较大。而HydroPACT海缆检测系统的原理是通过感应输电电缆产生的交变磁场在空间分布上的几何特征,计算出电缆的位置和埋深数据,不受外部因素影响,局限性较小。

产品

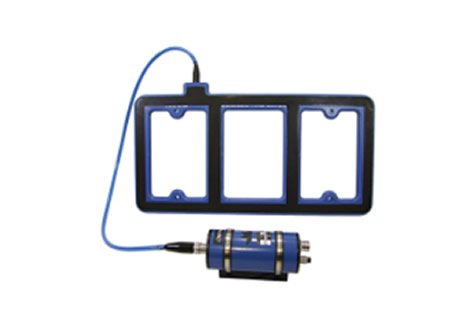

HydroPACT 350

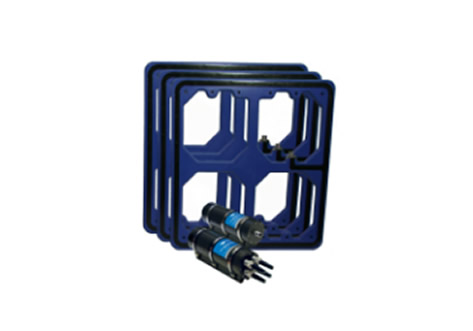

HydroPACT 440

HydroPACT 660E


Teledyne TSS公司HydroPACT系列管线仪

Teledyne TSS公司HydroPACT系列管线仪

Teledyne TSS公司HydroPACT系列管线仪

探测距离

线圈上下10m,左右20m



2.5cm直径的铠装缆,探测距离为1.2m

1cm直径的非铠装缆,探测距离为0.6m

15cm直径的铠装缆,探测距离为1.8m

10” 直径管道,探测距离为3.0m

4” 直径管道,探测距离为   2.2m

4” 直径脐带缆,探测距离为   2.2m

2.5cm直径的铠装缆,探测距离为1.0m

1cm直径的非铠装缆,探测距离为0.5m

15cm直径的铠装缆,探测距离为1.5m

10” 直径管道,探测距离为2.5m

4” 直径管道,探测距离为 1.8m

4” 直径脐带缆,探测距离为 1.8m

垂直测量精度

5cm或量程的5%(取大者)

陈述的准确性适用于4米的质量控制。(在30mA电流,带有25Hz信号的电缆上测量的结果)

5cm或量程的5%(取大者)



5cm或量程的5%(取大者)



耐压

3000M6000M可选)

3000M6000M可选)

3000M
