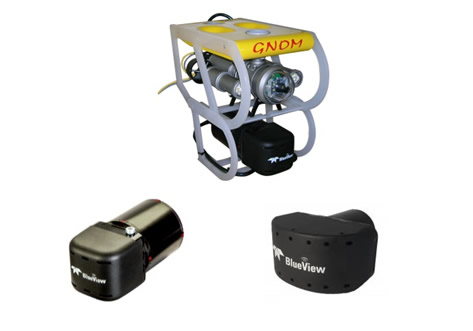

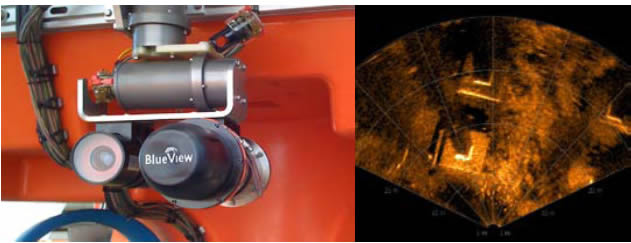

BlueView的二维多波束图像声呐系统（也称“声学摄像机”），用作低可见度环境下水下工程的导航和施工。此多波束成像声呐集成性高，功耗低，可以实时获取清晰的二维图像。此系统配套软件简单易用。适合集成到多种操作平台如ROV，AUV，船只上，也可由潜水员手持下水作业。M系列是Teledyne Blueview新一代二维图像声呐，P系列已经停产但仍旧可以提供技术支持服务。M系列设计适合小型紧凑的空间，比普遍的P系列小30％，并提供相同的清晰实时声呐图像。
型号 | M450-130 MK2 | M900-130 MK2 | M900-2250-130 MK2 | M900-2250-130 |
频率 | 450kHz | 900 kHz | 900 kHz & 2250kHz | 900 kHz & 2250kHz |
视场角 | 130° | 130° | 130° | 130°/ 45° |
最大探测距离 | 300m | 100m | 100m/10m | 100m/10m |
波束宽 | 1°×10° | 1°×12° | 1°×12°/ 1°×20° | 1°×12°/ 1°×20° |
波束数 | 768 | 768 | 768 | 768 / 256 |
波束间距 | 0.18° | 0.18° | 0.18° | 0.18° |
范围分辨率 | 50.8mm | 1.3cm | 1.3cm/0.6cm | 1.3cm |
工作深度 | 1000m，4000m，6000m | |||
